GALAXY
Galaxy 45 - 3 x 1.50 m
Un concept de tour roulante modulaire inventé par DUARIB en 1982.
- Finitions supérieures.
- Dim. 1.50 x 3 m.
- Hauteur de travail jusqu'à 16.40 m.
- Sécurité 2
- Idéale pour travaux sous plafonds.
- Structure composée de 2 types de cadres.
- Assemblage facile des cadres.
- Verrouillage automatique des cadres.
- Accès sécurisé par échelles intégrées.
- Vaste surface de travail sécurisé.
- Solides planchers antidérapants.
Téléchargez notre livre blanc " Formation obligatoire au montage et démontage des échafaudages".
- Acier galvanisé.
- Conforme à la Réglementation Française-Décret 2004-924
- Norme NF EN 1004-1.
- Ø des montants : 50 mm.
- Hauteur travail maxi : 16.40 m.
- Longueur: 3,00 – Largeur: 1,50 m
- Dim extérieures : 3,15 x 1,62 m
- Planchers alu/bois à trappe, plinthes bois amovibles.
- Charge max sur niveau supérieur : 640 kg.
- Stabilisateurs DH8 ou DN14 selon la hauteur de travail.
- Roues Ø 200 tiges à trous réglable sur 20 cm.
- Assemblage par soudure et visserie.
- Fabrication française.
Modèles
| Code | Désignation | Hauteur plancher (m) | Hauteur travail (m) | Nb de niveaux de plancher (niveau supérieur + paliers intermédiaires) | Poids (kg) | Prix public € (HT) |
|---|---|---|---|---|---|---|
| 8545010 | Galaxy45 | 1.20 | 3.20 | 1 | 207 | 3 467.00 |
| 8545020 | Galaxy45 | 2.30 | 4.30 | 1 | 257 | 4 445.00 |
| 8545030 | Galaxy45 | 3.40 | 5.40 | 2 | 429 | 6 294.00 |

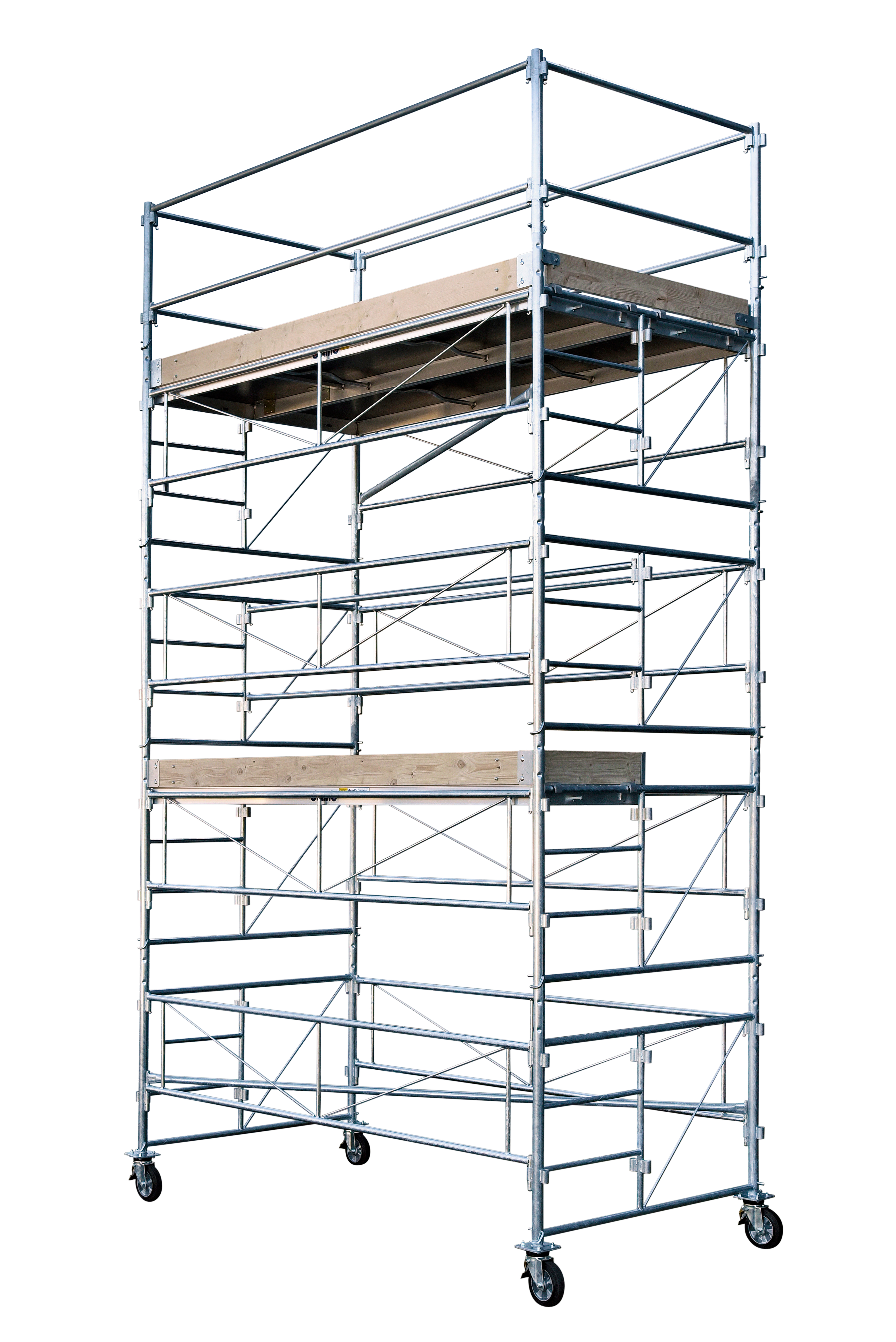

| 8545040 | Galaxy45 | 4.50 | 6.50 | 2 | 480 | 7 722.00 |
| 8545050 | Galaxy45 | 5.60 | 7.60 | 3 | 588 | 9 488.00 |
| 8545060 | Galaxy45 | 6.70 | 8.70 | 3 | 638 | 10 352.00 |
| 8545070 | Galaxy45 | 7.80 | 9.80 | 4 | 746 | 12 141.00 |
| 8545080 | Galaxy45 | 8.90 | 10.90 | 4 | 797 | 13 099.00 |
| 8545100 | Galaxy45 | 10.00 | 12.00 | 5 | 904 | 14 779.00 |
| 8545110 | Galaxy45 | 11.10 | 13.10 | 5 | 955 | 15 026.00 |
| 8545120 | Galaxy45 | 12.20 | 14.20 | 6 | 1063 | 16 378.00 |
| 8545130 | Galaxy45 | 13.30 | 15.30 | 6 | 1166 | 17 688.00 |
| 8545140 | Galaxy45 | 14.40 | 16.40 | 7 | 1273 | 19 280.00 |
Calculateur de rehausse

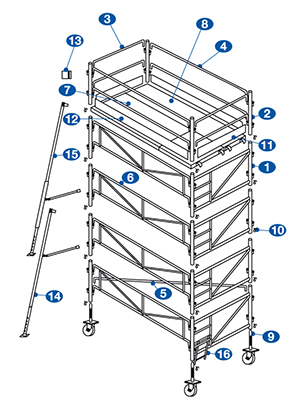

Pièces détachées
| Code Hauteur travail (m) |
8545010 3.20 | 8545020 4.30 | 8545030 5.40 | 8545040 6.50 | 8545050 7.60 | 8545060 8.70 | 8545070 9.80 | 8545080 10.90 | 8545100 12.00 | 8545110 13.10 | 8545120 14.20 | 8545130 15.30 | 8545140 16.40 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rep | Code | Désignation | Prix € (HT) | Poids (kg) | Quantités | ||||||||||||
| 30.621 | Cadre de liaison 3 m | 254.00 | 11.50 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | |
| 30.511 | Cadre porteur 1.50 m avec échelle incorporée | 296.00 | 13.50 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | |
| 31.221 | Plinthe bois extrémité 1.50 m | 22.00 | 3.10 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 31.220 | Plinthe bois latérale 3 m | 43.00 | 6.20 | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | |
| 31.222 | Plinthe bois d'extrémité palier de repos 0.72 m | 23.00 | 1.20 | 0 | 0 | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | |
| 15.124 | Stabilisateur DN 14 | 571.00 | 23.80 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4 | 4 | |
| 17.102 | Bras stabilisateur DH8 | 104.00 | 2.80 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4 | 4 | |
|
2
|
31.322 | Support gardecorps | 90.00 | 2.30 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
3
|
21.111 | Lisse 1,50 m | 70.00 | 2.20 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
4
|
21.102 | Lisse 3 m | 77.00 | 5.40 | 4 | 4 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 |
|
5
|
31.012 | Diagonale horizontale | 146.00 | 5.50 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 |
|
7
|
50.225 | Plancher à trappe alu/bois | 621.00 | 25.60 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 |
|
8
|
50.226 | Plancher standard alu/bois | 480.00 | 26.10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|
9
|
30.711 | Roue diamètre 200 mm | 311.00 | 9.90 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
10
|
21.000 | Goupille queue de cochon | - | 0.20 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 |
|
13
|
|||||||||||||||||
|
14
|
15.123 | Stabilisateur DH 8 | 331.00 | 13.40 | 0 | 0 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 0 | 0 |
|
16
|
30.530 | 1ère marche (option) | 87.00 | 2.40 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
FAQ
Avez-vous trouvé cet article utile ?
Merci de votre retour
BTP, industries, agriculture, distribution... quel que soit le secteur professionnel, le travail en hauteur s’avère une activité à risque qui doit être encadrée par la mise en place de mesures efficaces pour éviter les chutes. Dans cette optique, la formation s’avère un vecteur incontournable, un des neuf grands principes généraux de prévention énoncés dans le Code du Travail.
Tout ce que vous devez savoir quelle que soit votre activité...
1 - Les champs d'application
2 - Les compétences à acquérir et leur actualisation
3 - Les organismes habilités
Pour vous aider, DUARIB met à vitre disposition son livre blanc qui a pour objectif de vous éclairer sur cette obligation de formation concernant les échafaudages. Vous serez sûrs d’entreprendre les bonnes démarches pour votre entreprise, pour être en règle vis-à-vis de la législation et travailler à une politique de prévention efficiente.
Avez-vous trouvé cet article utile ?
Merci de votre retour
Une norme est un guide technique qui définit des cahiers des charges pour la conception des produits, quant à leur matière, dimensions et résistance.
Les normes ne sont pas obligatoires mais induisent une conformité au Décret.
La conformité est à faire valider par des laboratoires agréés avant la commercialisation.
Avez-vous trouvé cet article utile ?
Merci de votre retour
Les mesures contenues dans les textes du Décret du 204-924 ("relatif à l'utilisation des équipements de travail mis à disposition pour des travaux temporaires en hauteur") constituent la réglementation française sur le travail en hauteur. Elles sont incontournables, ce sont des obligations que tout professionnel doit connaître et respecter. Elles s'appliquent sur le territoire national, sans considération du pays d'origine de l'entreprise qui réalise les travaux temporaires en hauteur.
Avez-vous trouvé cet article utile ?
Merci de votre retour
En cours de rédaction
Avez-vous trouvé cet article utile ?
Merci de votre retour
Le Décret n°2004-924 est intégré au Code du Travail et concerne toutes les activitées professionnelles.
UNE REGLEMENTATION UNIQUE POUR TOUS
En clair, depuis le 3 septembre 2004, toutes les entreprises, établissements, organisations et associations publics ou privés doivent se conformer aux exigences du Décret 2004-924 en matière de sécurité du travail en hauteur. Et, ce, dans tous les secteurs d'activité : commerce, industrie, agriculture, santé, éducation...
Font exception (activités non soumises aux dispositions de l'article L. 231-1 :
1 - Les mines et carrières et leurs dépendances;
2 - Les entreprises de transport par fer, par route, par eau et par air dont les institutions particulières ont été fixées par voie statuaire.
Avez-vous trouvé cet article utile ?
